Πώς μπορεί ένας χάλκινος δίαυλος μπαταρίας EV να βελτιώσει την απόδοση και την αξιοπιστία ισχύος;

ΕναΧάλκινος δίαυλος μπαταρίας EVείναι μια κρίσιμη ηλεκτρική διασύνδεση που επηρεάζει τη διανομή ρεύματος, την αύξηση της θερμοκρασίας, την απόδοση της συσκευασίας και τη μακροπρόθεσμη αξιοπιστία του πακέτου μπαταριών. Αυτός ο οδηγός εξηγεί πώς να επιλέγετε χάλκινα υλικά, να προσδιορίζετε τις διαστάσεις του αγωγού, να αξιολογείτε άκαμπτους και εύκαμπτους ζυγούς, να διαχειρίζεστε την αντίσταση σύνδεσης, να προσδιορίζετε την επιμετάλλωση και τη μόνωση και να αποφεύγετε κοινά προβλήματα κατασκευής. Παρέχει επίσης μια πρακτική λίστα ελέγχου προμήθειας για να βοηθήσει τους μηχανικούς και τις ομάδες προμηθειών να αναπτύξουν προσαρμοσμένες ράβδους διαύλου που πληρούν τις ηλεκτρικές, μηχανικές και παραγωγικές απαιτήσεις τους.

1. Τι είναι ένας χάλκινος δίαυλος μπαταρίας EV;

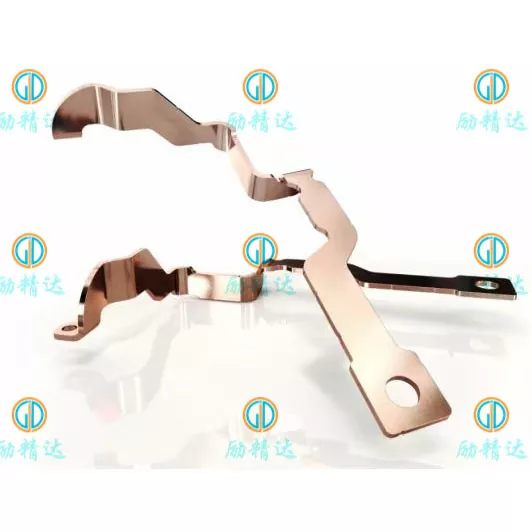

ΕναΧάλκινος δίαυλος μπαταρίας EVείναι ένα αγώγιμο μεταλλικό εξάρτημα σχεδιασμένο για τη μεταφορά ηλεκτρικής ενέργειας μεταξύ στοιχείων μπαταρίας, μονάδων, επαφών, ασφάλειων, αισθητήρων ρεύματος και άλλων εξαρτημάτων στο σύστημα υψηλής τάσης ενός ηλεκτρικού οχήματος. Ανάλογα με την αρχιτεκτονική της μπαταρίας, οι ζυγοί μπορεί να είναι επίπεδες λωρίδες, διαμορφωμένες πλάκες, πλαστικοποιημένοι εύκαμπτοι αγωγοί ή ειδικά διαμορφωμένα συγκροτήματα κατασκευασμένα με ακριβείς απαιτήσεις διαστάσεων.

Σε αντίθεση με τη συμβατική καλωδίωση, ένας ζυγός μπορεί να παρέχει μια συμπαγή, επαναλαμβανόμενη διαδρομή ρεύματος με καθορισμένες επιφάνειες επαφής και θέσεις τοποθέτησης. Αυτό το καθιστά ιδιαίτερα χρήσιμο σε πακέτα μπαταριών όπου ο διαθέσιμος χώρος είναι περιορισμένος και οι ηλεκτρικές συνδέσεις πρέπει να παραμένουν σταθερές υπό κραδασμούς και αλλαγές θερμοκρασίας.

Ένα τυπικό σύστημα μπαταρίας EV μπορεί να περιέχει πολλά επίπεδα ζυγού:

• Διασυνδέσεις κυψελών:Συνδέστε μεμονωμένα κελιά ή ομάδες κελιών σε μια ενότητα.
• Συνδέσεις μονάδας:Μεταφέρετε ρεύμα μεταξύ των μονάδων μπαταρίας και υποστηρίξτε την απαιτούμενη σειριακή ή παράλληλη διαμόρφωση.
• Δίαυλος σε επίπεδο πακέτου:Συνδέστε τις μονάδες σε εξαρτήματα διανομής υψηλής τάσης, συμπεριλαμβανομένων των επαφών, των ασφαλειών και των ακροδεκτών εξόδου.
• Συνδέσεις ηλεκτρονικών ισχύος:Συνδέστε τα συστήματα μπαταριών με μετατροπείς, συγκροτήματα διανομής DC ή άλλο εξοπλισμό υψηλής έντασης ρεύματος.

Ο συγκεκριμένος σχεδιασμός εξαρτάται από τη μορφή κυψέλης, την τάση του συστήματος, το προφίλ ρεύματος, τη μέθοδο σύνδεσης, τον διαθέσιμο χώρο εγκατάστασης και τις απαιτήσεις ασφαλείας. Μια επιτυχημένη ράβδος είναι επομένως κάτι περισσότερο από ένα κομμάτι χαλκού: είναι ένα κατασκευασμένο εξάρτημα που πρέπει να λειτουργεί ως μέρος της πλήρους ηλεκτρικής και μηχανικής συναρμολόγησης.

2. Γιατί έχει σημασία ο χαλκός στα συστήματα μπαταριών EV;

Ο χαλκός χρησιμοποιείται ευρέως για διασυνδέσεις μπαταριών υψηλού ρεύματος επειδή συνδυάζει υψηλή ηλεκτρική αγωγιμότητα με καλή θερμική αγωγιμότητα, δυνατότητα διαμόρφωσης και συμβατότητα με πολλές καθιερωμένες διαδικασίες κατασκευής και φινιρίσματος επιφανειών.

Αυτά τα χαρακτηριστικά βοηθούν τους μηχανικούς να αναπτύξουν συμπαγείς διαδρομές ρεύματος ενώ ελέγχουν τις ηλεκτρικές απώλειες και υποστηρίζουν αξιόπιστες συνδέσεις. Ωστόσο, ο χαλκός από μόνος του δεν εγγυάται καλή απόδοση. Πρέπει επίσης να ληφθούν υπόψη οι διαστάσεις, οι αρμοί, οι συνθήκες ψύξης, η μόνωση και η ποιότητα κατασκευής.

Χαμηλότερη ηλεκτρική αντίσταση

Η ηλεκτρική αντίσταση παράγει θερμότητα όταν το ρεύμα διέρχεται από έναν αγωγό. Ένας χάλκινος δίαυλος με σωστά διαστάσεις μπορεί να περιορίσει τις απώλειες αντίστασης και την πτώση τάσης, συμβάλλοντας στη διατήρηση της απόδοσης μεταφοράς ισχύος. Το όφελος είναι ιδιαίτερα σημαντικό σε συστήματα μπαταριών υψηλού ρεύματος, όπου ακόμη και μια μικρή αύξηση της αντίστασης μπορεί να δημιουργήσει σημαντική ποσότητα θερμότητας.

Συμπαγής ηλεκτρική συσκευασία

Τα πακέτα μπαταριών πρέπει να χωρούν κυψέλες, εξαρτήματα ψύξης, δομικά στηρίγματα, αισθητήρες, προστατευτικές συσκευές και μόνωση σε περιορισμένο περίβλημα. Η υψηλή αγωγιμότητα του χαλκού επιτρέπει στους σχεδιαστές να αξιολογούν τις σχετικά συμπαγείς διατομές του αγωγού, ενώ πληρούν τα απαιτούμενα ηλεκτρικά και θερμικά όρια.

Προσαρμόσιμη κατασκευή

Τα φύλλα, οι λωρίδες και οι ράβδοι χαλκού μπορούν να κοπούν, να σφραγιστούν, να τρυπηθούν, να λυγίσουν, να επεξεργαστούν και να επιμεταλλωθούν σύμφωνα με το σχέδιο του εξαρτήματος. Ανάλογα με την ικανότητα εφαρμογής και κατασκευής, αυτές οι διεργασίες μπορούν να παράγουν προσαρμοσμένα σχέδια οπών, διαμορφωμένους ακροδέκτες, χαρακτηριστικά τοποθέτησης και πολύπλοκα τρισδιάστατα σχήματα.

Δυνητικά βελτιωμένη συνοχή συναρμολόγησης

Ένας καλοσχεδιασμένος προσαρμοσμένος δίαυλος παρέχει επαναλαμβανόμενες θέσεις σύνδεσης και γεωμετρία τοποθέτησης. Αυτό μπορεί να απλοποιήσει την αυτοματοποιημένη ή ημιαυτόματη συναρμολόγηση, να μειώσει τις ρυθμίσεις εγκατάστασης και να συμβάλει στη βελτίωση της συνέπειας της παραγωγής.

3. Ποια δομή διαύλου ταιριάζει στην εφαρμογή σας;

Η επιλογή της σωστής δομής είναι μια σημαντική πρώιμη απόφαση γιατί επηρεάζει τον χώρο εγκατάστασης, την ευελιξία, την ανοχή στους κραδασμούς, τις μεθόδους κατασκευής και το συνολικό κόστος του έργου. Οι πιο συνηθισμένες επιλογές περιλαμβάνουν άκαμπτες χάλκινες ράβδους, ελασματοποιημένες εύκαμπτες ράβδους και συνδέσεις από πλεκτό χαλκό.

Πότε είναι κατάλληλος ένας άκαμπτος δίαυλος;

Ένας άκαμπτος σχεδιασμός είναι κατάλληλος όταν οι ακροδέκτες παραμένουν σε σταθερές θέσεις και η δομή στερέωσης παρέχει επαρκή στήριξη. Μπορεί να είναι ιδιαίτερα πρακτικό για διανομή ισχύος σε επίπεδο πακέτου, συνδέσεις ασφαλειών και συμπαγή ηλεκτρικά συγκροτήματα όπου η σταθερή γεωμετρία είναι σημαντική.

Πότε πρέπει να σκεφτείτε μια εύκαμπτη ράβδο διαύλου;

Ένας ευέλικτος σχεδιασμός μπορεί να είναι προτιμότερος όταν η σύνδεση πρέπει να δέχεται θερμική διαστολή, κατασκευαστικές ανοχές ή σχετική κίνηση μεταξύ των εξαρτημάτων. Οι ελασματοποιημένοι χάλκινοι ζυγοί μπορούν να συνδυάσουν χωρητικότητα υψηλού ρεύματος με μια ελεγχόμενη εύκαμπτη περιοχή, αν και οι περιοχές τερματικών και οι μεταβάσεις μόνωσης εξακολουθούν να απαιτούν προσεκτική μηχανική.

Πριν επιλέξετε οποιαδήποτε δομή, αξιολογήστε τον πλήρη φάκελο εγκατάστασης, τις απαιτήσεις κίνησης, τη σειρά συναρμολόγησης, την πρόσβαση σέρβις και το ηλεκτρικό φορτίο. Ένα σχέδιο που ταιριάζει σε ένα μοντέλο CAD μπορεί να είναι ακόμα δύσκολο να εγκατασταθεί εάν δεν έχουν ληφθεί υπόψη η πρόσβαση στο εργαλείο, το διάκενο συνδετήρων ή οι ανοχές παραγωγής.

4. Πώς πρέπει να επιλέξετε υλικά χαλκού;

Η επιλογή υλικού επηρεάζει την αγωγιμότητα, τη συμπεριφορά σχηματισμού, τη συμβατότητα σύνδεσης, την επιφανειακή επεξεργασία και το κόστος. Ο κατάλληλος βαθμός εξαρτάται από τη διαδικασία κατασκευής και το περιβάλλον λειτουργίας και όχι μόνο από την καθαρότητα του χαλκού.

Λάβετε υπόψη τις απαιτήσεις ιδιοσυγκρασίας και διαμόρφωσης

Η ιδιοσυγκρασία του υλικού επηρεάζει την αντοχή, την ολκιμότητα, την ελαστικότητα και το ελατήριο. Μια σφιχτή κάμψη σε χοντρό χαλκό μπορεί να προκαλέσει ρωγμές ή παραμόρφωση της επιφάνειας εάν η κατάσταση του υλικού και η ακτίνα κάμψης δεν είναι κατάλληλες. Όταν ένα σχέδιο περιέχει πολλές στροφές ή στενά τοποθετημένες οπές, μια ανασκόπηση κατασκευής μπορεί να εντοπίσει τους κινδύνους πριν ξεκινήσει η επεξεργασία εργαλείων ή η μαζική παραγωγή.

Ταιριάξτε το υλικό με τη μέθοδο σύνδεσης

Οι βιδωτές, συγκολλημένες, συγκολλημένες και ελασματοποιημένες κατασκευές επιβάλλουν διαφορετικές απαιτήσεις. Για παράδειγμα, ένας τύπος χαλκού που λειτουργεί καλά για μια συμβατική βιδωτή σύνδεση μπορεί να μην είναι η καλύτερη επιλογή για μια εξειδικευμένη διαδικασία συγκόλλησης. Ο προμηθευτής και ο μηχανικός σχεδιασμού θα πρέπει να επιβεβαιώσουν τη συμβατότητα του υλικού με την προβλεπόμενη μέθοδο σύνδεσης και να επικυρώσουν τον έτοιμο σύνδεσμο όπου είναι απαραίτητο.

Για διεθνή προμήθεια, καθορίστε το απαιτούμενο πρότυπο υλικού, την ποιότητα, την ιδιοσυγκρασία, το πάχος και τις επιτρεπόμενες αντικαταστάσεις. Μια γενική σημείωση όπως "χαλκός υψηλής ποιότητας" είναι ανεπαρκής όταν πρέπει να επαληθευτεί η ηλεκτρική απόδοση και η επαναλαμβανόμενη παραγωγή.

5. Πώς το ρεύμα, η αντίσταση και η θερμότητα επηρεάζουν το σχεδιασμό;

Η τρέχουσα χωρητικότητα είναι ένας από τους πιο σημαντικούς παράγοντες στο σχεδιασμό της μπάρας μπαταριών EV. Ωστόσο, δεν υπάρχει γενική βαθμολογία ρεύματος που να ισχύει για κάθε λωρίδα χαλκού συγκεκριμένου πλάτους και πάχους. Η πραγματική απόδοση εξαρτάται από τη γεωμετρία του αγωγού, τη θερμοκρασία περιβάλλοντος, τις συνθήκες του περιβλήματος, την ψύξη, την αντίσταση σύνδεσης και τη διάρκεια του ηλεκτρικού φορτίου.

Κατανοήστε τις βασικές ηλεκτρικές σχέσεις

Για ένα σύστημα συνεχούς ρεύματος, το ρεύμα μπορεί να εκτιμηθεί από την ισχύ και την τάση:

Σε αυτές τις σχέσεις, το I είναι ρεύμα, το P είναι ηλεκτρική ισχύς, το V είναι η τάση, το R είναι η αντίσταση, το ρ είναι η ειδική αντίσταση υλικού, το L είναι το μήκος του αγωγού και το A είναι το εμβαδόν διατομής. Οι εξισώσεις παρέχουν ένα σημείο εκκίνησης για υπολογισμούς σχεδιασμού, όχι υποκατάστατο για θερμική ανάλυση ή δοκιμή.

Ο όρος στο τετράγωνο του τρέχοντος είναι ιδιαίτερα σημαντικός. Εάν το ρεύμα διπλασιαστεί ενώ η αντίσταση παραμένει αμετάβλητη, η απώλεια ισχύος αντίστασης αυξάνεται κατά τέσσερις φορές. Αυτό καθιστά το τρέχον προφίλ, τον κύκλο λειτουργίας και την ποιότητα της σύνδεσης κρίσιμα ζητήματα.

Αξιολογήστε το συνεχές και το μέγιστο ρεύμα χωριστά

Τα συστήματα μπαταριών EV μπορεί να παρουσιάσουν συνεχή αποφόρτιση, σύντομες κορυφές επιτάχυνσης, αναγεννητικό φρενάρισμα και φορτία φόρτισης. Αυτές οι συνθήκες λειτουργίας μπορούν να δημιουργήσουν διαφορετικές θερμικές απαιτήσεις. Ένας σχεδιασμός που ανέχεται μια σύντομη κορυφή μπορεί να μην είναι κατάλληλος για το ίδιο ρεύμα που εφαρμόζεται συνεχώς.

Οι μηχανικοί θα πρέπει να καθορίσουν τα ακόλουθα πριν οριστικοποιήσουν τις διαστάσεις του αγωγού:

• Ονομαστική τάση συστήματος και μέγιστη τάση λειτουργίας.
• Συνεχές ρεύμα, ρεύμα αιχμής και διάρκεια αιχμής.
• Θερμοκρασία περιβάλλοντος κοντά στη μπάρα και το αναμενόμενο εύρος θερμοκρασίας λειτουργίας.
• Επιτρεπόμενη αύξηση θερμοκρασίας τόσο στον αγωγό όσο και στα σημεία σύνδεσης.
• Μήκος αγωγού, διαθέσιμη διατομή και προσανατολισμός εγκατάστασης.
• Συνθήκες ψύξης, γειτονικές πηγές θερμότητας και εξαερισμός του περιβλήματος.
• Μέγιστη επιτρεπόμενη πτώση τάσης και σχετικές απαιτήσεις προστασίας.

Μην παραβλέπετε την πλήρη θερμική διαδρομή

Η θερμότητα μπορεί να εγκαταλείψει έναν δίαυλο μέσω μεταφοράς, ακτινοβολίας, υλικού τοποθέτησης, συνδεδεμένων ακροδεκτών ή κοντινών κατασκευών. Η μόνωση και ένα σφραγισμένο περίβλημα μπορούν να αλλάξουν την απαγωγή θερμότητας. Ως αποτέλεσμα, δύο ζυγοί με ίδιες διαστάσεις χαλκού μπορεί να φτάσουν σε διαφορετικές θερμοκρασίες σε διαφορετικά συγκροτήματα.

Μια ισχυρή διαδικασία ανάπτυξης συνδυάζει υπολογισμούς, αναθεώρηση μηχανικής και δοκιμές υπό αντιπροσωπευτικές συνθήκες. Για κρίσιμες για την ασφάλεια εφαρμογές, η επικύρωση της αύξησης της θερμοκρασίας θα πρέπει να αντικατοπτρίζει τα προβλεπόμενα υλικά, την επεξεργασία της επιφάνειας, τη μέθοδο στερέωσης και το περιβάλλον εγκατάστασης.

6. Πώς μπορείτε να αποτρέψετε τις αποτυχίες σύνδεσης;

Ένας χάλκινος αγωγός υψηλής ποιότητας μπορεί να μην έχει αξιόπιστη απόδοση εάν οι συνδέσεις του δεν έχουν σχεδιαστεί σωστά. Σε υψηλό ρεύμα, η υπερβολική αντίσταση επαφής μπορεί να δημιουργήσει εντοπισμένη θερμότητα, να επιταχύνει την υποβάθμιση της επιφάνειας, να καταστρέψει την κοντινή μόνωση ή να συμβάλει στη χαλάρωση των αρμών.

Σχεδιάστε προσεκτικά τις επιφάνειες επαφής

Οι βιδωμένοι σύνδεσμοι απαιτούν κατάλληλη επιφάνεια επαφής, επιπεδότητα επιφάνειας, επιλογή συνδετήρων και ελεγχόμενη δύναμη σύσφιξης. Η θέση της οπής, τα γρέζια, η παραμόρφωση, η μόλυνση και τα ασύμβατα φινιρίσματα επιφανειών μπορούν όλα να επηρεάσουν την τελική διεπαφή. Οι προδιαγραφές συναρμολόγησης θα πρέπει να καθορίζουν τη σχετική ροπή στρέψης μπουλονιού ή τη διαδικασία στερέωσης αντί να την αφήνουν στην κρίση του μεμονωμένου χειριστή.

Έλεγχος συγκολλημένων και ελασματοποιημένων συνδέσεων

Οι εύκαμπτοι ελασματοποιημένοι ζυγοί χρησιμοποιούν συχνά συγκολλημένες ή συγκολλημένες τερματικές ζώνες για τη σύνδεση πολλαπλών στρωμάτων χαλκού. Ο σύνδεσμος πρέπει να παρέχει επαρκή ηλεκτρική συνέχεια και μηχανική ακεραιότητα χωρίς να καταστρέφει το εύκαμπτο τμήμα. Οι παράμετροι συγκόλλησης, η γεωμετρία των ακροδεκτών, η εισαγωγή θερμότητας και οι μέθοδοι επιθεώρησης πρέπει να καθοριστούν για την πραγματική στοίβα υλικού.

Σχέδιο για κραδασμούς και θερμική ανακύκλωση

Τα ηλεκτρικά οχήματα λειτουργούν υπό επαναλαμβανόμενες δονήσεις και αλλαγές θερμοκρασίας. Οι διαφορές στη θερμική διαστολή μεταξύ των συνδεδεμένων εξαρτημάτων μπορεί να ασκήσουν πίεση στους ζυγούς και τους συνδετήρες. Τα εύκαμπτα τμήματα, τα κατάλληλα στηρίγματα, τα κατάλληλα ανοίγματα και οι κατάλληλες μέθοδοι σύνδεσης μπορούν να βοηθήσουν στην αντιμετώπιση αυτών των συνθηκών.

7. Πώς η επιμετάλλωση και η μόνωση βελτιώνουν την ασφάλεια;

Η επεξεργασία επιφάνειας και η μόνωση είναι αποφάσεις λειτουργικού σχεδιασμού, όχι απλώς επιλογές καλλυντικού φινιρίσματος. Μπορούν να επηρεάσουν τη συμπεριφορά επαφής, την αντίσταση στη διάβρωση, την ηλεκτρική απομόνωση, τη συνοχή της συναρμολόγησης και την ασφάλεια των σέρβις.

Επιλέξτε επιμετάλλωση για το περιβάλλον επαφής

Η επιμετάλλωση από κασσίτερο, νικέλιο και ασήμι μπορεί να χρησιμοποιηθεί σε διαφορετικές εφαρμογές ζυγών. Ο κασσίτερος θεωρείται συνήθως για πολλές διεπαφές ηλεκτρικών επαφών λόγω του κόστους και των πρακτικών χαρακτηριστικών επαφής του. Το νικέλιο μπορεί να είναι κατάλληλο για ορισμένες απαιτήσεις θερμοκρασίας ή περιβάλλοντος, ενώ το ασήμι μπορεί να ληφθεί υπόψη όταν οι ιδιότητες ηλεκτρικής επαφής του δικαιολογούν το πρόσθετο κόστος.

Η τελική επιλογή πρέπει να λάβει υπόψη τον ακροδέκτη ζευγαρώματος, τη θερμοκρασία λειτουργίας, την υγρασία, τη μόλυνση, την έκθεση στη διάβρωση, την πίεση επαφής και τις ισχύουσες απαιτήσεις προϊόντος. Το πάχος επιμετάλλωσης, η κάλυψη, η κάλυψη και τα κριτήρια επιθεώρησης πρέπει να προσδιορίζονται όπου επηρεάζουν τη λειτουργικότητα.

Καθορίστε τη μόνωση σύμφωνα με την τάση του συστήματος

Ανάλογα με το σχεδιασμό, οι ζυγοί μπορεί να χρησιμοποιούν θερμοσυστελλόμενους σωλήνες, πολυμερή χιτώνια, καλουπωμένα καλύμματα, εποξειδικές επιστρώσεις ή άλλα μηχανικά συστήματα μόνωσης. Κάθε λύση έχει διαφορετικές απαιτήσεις για αντοχή στη θερμοκρασία, διηλεκτρική απόδοση, μηχανική προστασία και δυνατότητα κατασκευής.

Τα συγκροτήματα υψηλής τάσης απαιτούν επίσης κατάλληλες αποστάσεις ερπυσμού και απόστασης. Αυτές οι αποστάσεις εξαρτώνται από το εφαρμοστέο πλαίσιο ασφαλείας, την τάση λειτουργίας, τη διάταξη μόνωσης, τις περιβαλλοντικές συνθήκες και την κατασκευή του προϊόντος. Θα πρέπει να καθορίζονται από τον υπεύθυνο μηχανικό σχεδιασμού αντί να επιλέγονται από ένα γενικό γράφημα ράβδων ζυγών.

Η μόνωση πρέπει επίσης να είναι συμβατή με στροφές, παράθυρα επαφής, περιοχές στερέωσης και εργαλεία συναρμολόγησης. Οι κακώς καθορισμένες περιοχές εκτεθειμένου μετάλλου μπορεί να οδηγήσουν σε ασυνεπή χειροκίνητη κοπή, τυχαία ζημιά ή μειωμένη ηλεκτρική προστασία.

8. Ποιες διαδικασίες παραγωγής εξασφαλίζουν σταθερή ποιότητα;

Η ποιότητα κατασκευής εξαρτάται από το πόσο καλά συνεργάζονται το υλικό, τα εργαλεία, η σειρά διαμόρφωσης, το φινίρισμα της επιφάνειας και το σχέδιο επιθεώρησης. Η πιο κατάλληλη διαδικασία εξαρτάται από τη γεωμετρία των εξαρτημάτων, το πάχος του υλικού, τις απαιτήσεις ανοχής, την ποσότητα πρωτοτύπου και τον αναμενόμενο όγκο παραγωγής.

Βήμα 1: Ανασκόπηση σχεδίασης και κατασκευής

Πριν από την παραγωγή, ο κατασκευαστής θα πρέπει να επανεξετάσει το σχέδιο, τις προδιαγραφές υλικού, τις θέσεις των οπών, τη γεωμετρία κάμψης, τις περιοχές επαφής, τις ζώνες επιμετάλλωσης και τις απαιτήσεις μόνωσης. Αυτή η ανασκόπηση βοηθά στον εντοπισμό χαρακτηριστικών που μπορεί να αυξήσουν το κόστος ή να δημιουργήσουν κινδύνους ποιότητας.

Βήμα 2: Προετοιμασία υλικού και κοπή

Το φύλλο, η ταινία ή η ράβδος χαλκού παρασκευάζονται σύμφωνα με τις εγκεκριμένες προδιαγραφές υλικού. Η κοπή με λέιζερ, η διάτρηση, η σφράγιση, η κατεργασία με CNC ή άλλες κατάλληλες μέθοδοι μπορούν να επιλεγούν με βάση την απαιτούμενη γεωμετρία και τα οικονομικά της παραγωγής.

Βήμα 3: Διαμόρφωση και έλεγχος διαστάσεων

Οι λειτουργίες κάμψης και διαμόρφωσης καθορίζουν την τελική γεωμετρία. Το ελατήριο υλικού, η ακτίνα κάμψης, η ακρίβεια εργαλείων και οι σχέσεις οπής προς κάμψη μπορούν να επηρεάσουν την εφαρμογή της συναρμολόγησης. Οι κρίσιμες διαστάσεις θα πρέπει να προσδιορίζονται πριν οριστικοποιηθεί το σχέδιο επιθεώρησης.

Βήμα 4: Συνένωση και φινίρισμα επιφάνειας

Ανάλογα με το σχεδιασμό, το εξάρτημα μπορεί να απαιτεί συγκόλληση, συγκόλληση ακροδεκτών, αφαίρεση γρεζιών, επιμετάλλωση, καθαρισμό ή μόνωση. Κάθε λειτουργία θα πρέπει να είναι συμβατή με την επιλεγμένη ποιότητα χαλκού και το επιδιωκόμενο περιβάλλον λειτουργίας.

Βήμα 5: Επιθεώρηση και επικύρωση

Ένα κατάλληλο σχέδιο ποιότητας μπορεί να περιλαμβάνει τους ακόλουθους ελέγχους:

• Πιστοποιητικά υλικού και επαλήθευση εισερχόμενου υλικού.
• Επιθεώρηση διαστάσεων του πάχους, του πλάτους, των θέσεων των οπών, των γωνιών κάμψης και της επιπεδότητας.
• Οπτική επιθεώρηση για ρωγμές, γρατζουνιές, γρατσουνιές και επιφανειακά ελαττώματα.
• Έλεγχοι πάχους επιμετάλλωσης και κάλυψης όπου καθορίζεται.
• Έλεγχοι ηλεκτρικής αντίστασης ή συνέχειας.
• Έλεγχος αντοχής αρμού, αύξησης της θερμοκρασίας, μόνωσης ή περιβαλλοντικών δοκιμών όταν απαιτείται από το έργο.

Δεν χρειάζεται κάθε στοιχείο κάθε δοκιμή. Το σχέδιο επιθεώρησης θα πρέπει να βασίζεται στη λειτουργία του εξαρτήματος, στις απαιτήσεις των πελατών, στα ισχύοντα πρότυπα και στην αξιολόγηση κινδύνου. Όπου απαιτούνται έλεγχοι παραγωγής αυτοκινήτων ή επίσημα έγγραφα πιστοποίησης, αυτές οι προσδοκίες θα πρέπει να συμφωνηθούν πριν από τη μαζική παραγωγή.

9. Πώς μπορούν οι αγοραστές να μειώσουν τους κινδύνους προμήθειας;

Για τις ομάδες προμηθειών, η κύρια πρόκληση είναι η απόκτηση ενός εξαρτήματος που πληροί τις μηχανικές απαιτήσεις με ανταγωνιστικό συνολικό κόστος. Μια προσφορά που βασίζεται μόνο στο βάρος χαλκού ή στις εξωτερικές διαστάσεις μπορεί να παραλείψει βασικές απαιτήσεις κατασκευής και επικύρωσης.

Προετοιμάστε ένα πλήρες αίτημα για προσφορά

Ένα σαφές RFQ βοηθά τον κατασκευαστή να αξιολογήσει τον σχεδιασμό, να εντοπίσει τους κινδύνους παραγωγής και να αναφέρει την κατάλληλη διαδικασία. Όποτε είναι δυνατόν, παρέχετε ένα 2D μηχανικό σχέδιο και ένα αρχείο 3D CAD μαζί με τις ακόλουθες πληροφορίες.

Αξιολογήστε το συνολικό κόστος, όχι μόνο την τιμή μονάδας

Η τιμή αγοράς είναι μόνο ένα μέρος του συνολικού κόστους. Τα εργαλεία, η χρήση υλικού, η δευτερογενής επεξεργασία, η επιμετάλλωση, η μόνωση, η επιθεώρηση, η συσκευασία, ο χρόνος παράδοσης και οι μηχανικές αλλαγές μπορούν όλα να επηρεάσουν την οικονομία του έργου.

Ένας προμηθευτής που προσφέρει χαμηλότερη αρχική τιμή μπορεί να μην είναι η πιο οικονομική επιλογή εάν το εξάρτημα απαιτεί επαναλαμβανόμενες ρυθμίσεις ή παράγει ασυνεπή αποτελέσματα συναρμολόγησης. Αντίθετα, οι περιττές σφιχτές ανοχές, η υπερβολική κάλυψη επιμετάλλωσης ή η υπερβολικά πολύπλοκη γεωμετρία μπορούν να αυξήσουν το κόστος χωρίς να παρέχουν ουσιαστικό λειτουργικό όφελος.

Ελέγξτε τις δυνατότητες του προμηθευτή πριν από την παραγωγή

Ρωτήστε τους υποψήφιους κατασκευαστές πώς ελέγχουν τη συνοχή του υλικού, τις κρίσιμες διαστάσεις, τα γρέζια, τις στροφές, την επιμετάλλωση και την ιχνηλασιμότητα των τελικών εξαρτημάτων. Ζητήστε δείγματα ή αρχεία επιθεώρησης όπου χρειάζεται και συμφωνήστε για τα κριτήρια αποδοχής προτού δεσμευτείτε για μια μεγάλη παραγγελία.

Για αγοραστές που αναπτύσσουν προσαρμοσμένα μεταλλικά εξαρτήματα,Xiamen Lijingda Hardware Products Co., Ltd.μπορεί να συμπεριληφθεί στη διαδικασία αξιολόγησης προμηθευτή για σχετικές απαιτήσεις υλικού και μεταλλικών προϊόντων ακριβείας. Προτού υποβάλετε μια παραγγελία για μια χάλκινη ράβδο μπαταρίας EV, επιβεβαιώστε τις συγκεκριμένες δυνατότητες κατασκευής ράβδων διαύλου, τις επιλογές υλικών, τις διαθέσιμες διαδικασίες σύνδεσης και φινιρίσματος, την τεκμηρίωση ποιότητας και την εμπειρία της εταιρείας με την προβλεπόμενη εφαρμογή.

Η πιο αποτελεσματική διαδικασία προμήθειας φέρνει κοντά τις ομάδες μηχανικών και αγορών από νωρίς. Όταν οι ηλεκτρικές απαιτήσεις, τα σχέδια, η μέθοδος παραγωγής και τα κριτήρια αποδοχής ευθυγραμμίζονται πριν από την προσφορά, και οι δύο πλευρές μπορούν να μειώσουν τις αναθεωρήσεις που μπορούν να αποφευχθούν και να βελτιώσουν τη μετάβαση από το πρωτότυπο στην παραγωγή.
